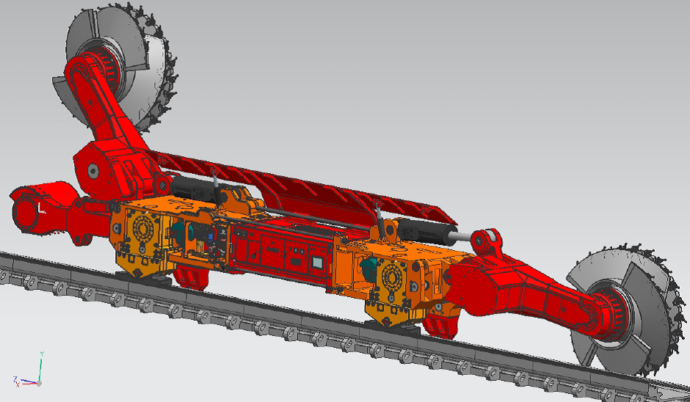

一、MG900/2300-WD型采煤機總圖
二、MG900/2300-WD型采煤機技術參數及技術特征
1、采煤機技術參數：
1.1 整機技術性能指標
1.1.1 煤的單向抗壓強度：≥30MPa；
1.1.2 適應夾矸的單向抗壓強度：60MPa～100 MPa
1.1.3 適應的工作面傾角：0～30°
1.1.4 適應的工作面走向傾角：±0～5°。
1.1.5 采高：3.0-5.7m
1.1.6 煤層硬度：f≤4
1.1.7 供電電源：3300V(±12%)，50HZ
1.1.8 所有電機功率為連續功率。
1.1.9 裝機總功率： 2140kw
1.1.10截割功率： 2×900kw
1.1.11交流牽引電機功率： 2×150kw
1.1.12泵電機功率：40kw
1.1.13控制形式：一拖一控制，交流變頻調速。
1.1.14機面高度：2600mm（帶檔桿）
1.1.15臥底量： 650mm
1.1.16配套機槽寬：1000mm
1.1.17電牽引擺線輪銷軌式 節距147mm
1.1.18牽引力：1050-599.68KN
1.1.19牽引速度：0-14.6-28m/min
1.1.20電機冷卻方式：水冷
1.1.21搖臂長度：3089
1.1.22搖臂上擺角度：46.8°
1.1.23搖臂下擺角度：25.24°
1.1.24搖臂擺動中心距：9509
1.1.25最大不可拆卸尺寸：3750×1900×1800mm
1.1.26最大不可拆卸重量：≤18t
1.1.27總重量：128t
1.2 滾筒直徑3000mm，滾筒的有效截深865mm，選用肯納金屬鎬型截齒重型滾筒，為分體式滾筒，配端面齒。滾筒轉速26.38r/min。滾筒轉速保證割煤能力及裝煤效果。
2 、采煤機主要技術特征：
2.1 關鍵部位軸承選用SKF進口產品（特制軸承除外）。
2.2 變頻器選用進口ABB產品，可編程控制器、調高泵、密封件、電器開關選用進口高質量產品。
2.3 采煤機搖臂升降油缸設有防護裝置。
2.4 采煤機機身上部帶有液壓調節可活動的防護板。
2.5行走箱驅動輪花鍵軸強度可靠，通過電氣保護，在電機輸出部位設計剪切軸，機械傳動系統安全系數足夠，運行可靠平穩。
2.6 行走輪選用優質合金鋼40CrNiMoA, 行走輪銷軸設計為階梯軸，便于拆卸。
2.7 采煤機裝有密封注油裝置，多點潤滑裝置，并配有動力注油泵。油脂潤滑的各部位應采用3-5處集中潤滑，并有廢油排放出口。
2.8 行走箱頂部安裝稀油滴油潤滑裝置，能夠?qū)︱?qū)動輪、齒軌輪等開式部分進行滴油潤滑。
2.9 所有減速箱和油箱在行人側設置油位觀察窗。
2.10 內、外噴霧要滿足煤礦安全規程規定的滅塵要求。裝有高負壓除塵裝置。
2.11 具有故障自診斷顯示功能和中文顯示功能。
2.12 采煤機具有有線和無線遙控功能，實現對采煤機的操作。
2.13遙控器的電源采用干電池電源,連續工作時間達到30d。
2.14采煤機起動前能發出預警信號。
2.15 采煤機有水壓、水量保護。
2.16裝有能停止刮板機運行的閉鎖裝置，
2.17起動前能發出預警信號。
2.18采煤機電控裝置具有過載、過流、過壓和欠壓保護及接地漏電保護。
2.19采煤機上裝有能停止刮板機運行的閉鎖裝置和瓦斯報警斷電裝置及斷電后檢測裝置。
2.20采煤機電器外殼防護等級不低于IP55，本安防護等級不低于IP67，防爆等級ExdI。
2.21設備取得國家煤礦安全標志證書和″MA″標志。
2.22采煤機采用可編程控制器對整機控制。通過彩色中文液晶顯示器顯示系統參數和運行工況，具有截割電機恒功率控制，溫度保護，牽引系數的短路及過流、過載等保護。
2.22裝有能停止刮板機運行的閉鎖裝置，采煤機和三機有手動和聯動停機功能，以滿足自動化工作面的需求。
四、采煤機技術參數
1、截割部：
1.1搖臂 直搖臂
型號： M341.1.00
生產廠家： 太重煤機有限公司
結構：電機—一軸—二軸—三軸—惰輪—雙聯齒輪—雙行星減速—滾筒
減速級數： 二級減速+雙行星減速
齒輪精度： 6級
齒的表面硬度(HB)： HRc58～62
長度： 3089
擺角(±°)： +46.8°～-25°
調高范圍： 3000～5700
潤滑方式： 飛濺式潤滑、分腔潤滑
調高油缸的布置形式和技術參數： 鉸接在搖臂與主機架上
行星頭外徑： φ1040mm
殼體材料： 合金鑄剛，局部硬面處理。
設置扭距軸、離合器，高速軸油封用進口密封。
重量： 18
1.2 滅塵系統(內外噴霧分別列出)
類型： 高壓內噴霧，由內外噴霧管送至滾筒上噴嘴
水量（l/min）： 180 l/min
水壓（MPa）： 7Mpa
滅塵效果： 良好
類型： 低壓外噴霧、負壓外噴霧，由減壓冷卻后送到外噴霧
水量（l/min）： 120 l/min
水壓（MPa）： 2Mpa
噴嘴數量（個）： 24
滅塵效果： 良好
類型: 負壓(高壓)外噴霧
水量（l/min）： 60 l/min
水壓（MPa）： 7Mpa
噴嘴數量（個）： 6
滅塵效果： 良好
1.3 冷卻方式和主要技術參數
需要的水壓和水量(MPa、l/min)： 7MPa 360l/min
冷卻水的排放方式： 外噴霧
2、牽引部
類型： M341.3.00
生產廠家： 太重煤機有限公司
最大牽引力(kN)： 1240kN
最大牽引速度(m/min)： 28m/min
最大牽引力時的牽引速度（m/min）：14.6m/min

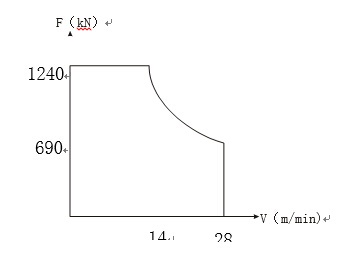

牽引力和牽引速度的關系曲線圖：
冷卻方式和它的主要技術參數： 水冷
牽引部的尺寸(L×W×H mm)： 1380x1300x570
牽引部重量： 4620
3、牽引末級傳動裝置
結構形式： 雙排
潤滑方式： 干油潤滑
齒輪模數： 25
大修周期(Mt)： 3
4、采煤機的其它機械部分：
滑靴類型： 平滑靴
接觸面積(mm2)： 195,000 mm2
接觸比壓(MPa)： 2.56MPa
5、潤滑：
潤滑油的類型： 中極壓工業齒輪油N460
潤滑方式： 飛濺式潤滑、分腔潤滑
潤滑脂的類型： 鋰基脂潤滑
是否采用集中潤滑方式： 是
6、電機：
6.1 截割電機
制造廠家： 撫順電機
型號： YBC-900(G)
額定功率(KW)： 900Kw
額定電壓(V)： 3300V
額定電流(A) ： 178A
額定功率因數(cosΦ)： 0.89
額定轉速(r.p.m)： 1485 r.p.m
起動扭矩/額定扭矩： 1.8
起動電流/額定電流： 5.5
最大扭矩/額定扭矩： 2.2
頻率(Hz)： 50Hz
絕緣等級： H
接線方式： Y
工作方式： S1
防爆的類型和標準： ExdI
防護等級： IP55
冷卻方式： IC3W7（機殼水冷）
允許溫升(℃)： 135℃
過熱保護： PTC135℃及PT100
制造標準： MT476-1996《YBC系列采煤機用三相異步電動機》
6.2 牽引電機
制造廠家： 撫順電機
型號： YBQYS2-150（A）
額定功率： 150
額定電壓（V）： 660
額定電流（A）： 93
額定功率因數（cosφ）： 0.86
額定轉速（r.p.m）： 1480(3500max)
起動扭矩/額定扭矩： 2.2
起動電流/額定電流： 6.0
最大扭矩/額定扭矩： 2.5
頻率（Hz）： 50
額定頻率： 50Hz
絕緣等級： H
接線方式： △
工作方式： S1
防爆的類型和標準： ExdI《GB3836-2000》
防護等級： IP44
冷卻方式： IC3W7(機殼水冷)
允許溫升（℃）： 135
過熱保護： PTC150℃及PT100
制造標準： Q/FDJ02.03-94
6.3 泵電機
制造廠家： 撫順電機
型號： YBRB-40（G）
額定功率： 40
額電電壓（V）： 3300
額電電流（A）： 7.9
額定功率因數（cosφ）： 0.87
額定轉速（r.p.m）： 1466
起動扭矩/額定扭矩： 2.2
起動電流/額定電流： 6.0
最大扭矩/額定扭矩： 2.2
頻率（Hz）： 50
額定頻率： 50Hz
絕緣等級： H
接線方式： Y
工作方式： S1
防爆的類型和標準： ExdI《GB3836-2000》
防護等級： IP44
冷卻方式： IC3W7(機殼水冷)
允許溫升（℃）： 135
過熱保護： PTC150℃及PT100
制造標準： MT/T575-1996
7、采煤機電控箱：
額定電壓（V）： 3300V
額定電流（A）： 515A
控制電壓（V）： 660V
保護類型： 自動
保護設定值的范圍： 各部分分別設定0~150A
接入電纜的規格型號： MCP-3X150+1X90+7X10
接入電纜的最大外徑： φ85
防爆類型和標準： Exd［ib］I
制造標準： GB3836-1-4-2000
8、變頻器：
變頻器容量： 260KVA
額定功率： 150kW
數量： 2個
輸入電壓： AC660/50HZ
輸出頻率： 1.6—100HZ
9、遙控器：
型號： FJF（本安）
生產廠家： 太重煤機有限公司
工作頻率（Hz）： 425MHz-470MHz
電源類型： 兩節5號干電池
工作電壓： 3V
連續工作時間： 1個月（更換干電池）
有效控制距離： 50米
有效控制距離： 50米
