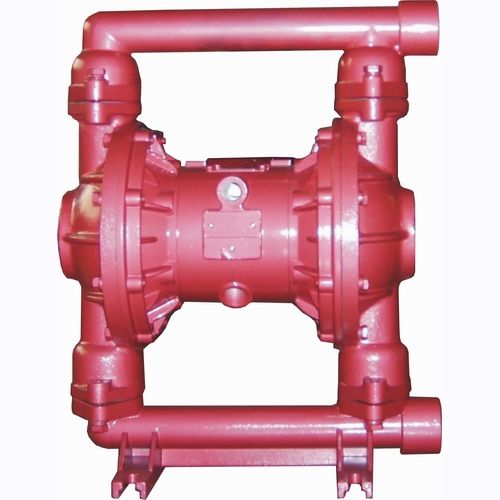

煤礦用BQG150/0.2型氣動隔膜泵

2020-08-17 17:52:17 來源：濟寧東達機電有限責任公司 瀏覽量：879

分享

分享到： QQ好友 微信 新浪微博 百度貼吧 我的搜狐 QQ空間 復制網址


煤礦用BQG150/0.2型氣動隔膜泵組成結構
BQG450/0.2氣動隔膜泵由以下結構組成：進水歧管、出水歧管、隔膜、球、球座、出水管、滑閥、泵蓋、泵體、消聲器、活塞、進氣管、進水節。
泵體根據使用場合不同分別采用鋁合金、鑄鐵、不銹鋼材質，而礦用隔膜泵必須采用鋁合金材質。
工作原理
達到行程結束后,配氣機構會自動壓縮空氣進入另一個工作腔,推動隔膜反方向運動,從而形成兩個隔膜的往復運動。每個工作腔內設置兩個單向球閥，膜片的往復運動使工作腔的壓力發生變化，迫使兩個單向球閥交替開啟和關閉，使液體不斷地吸入和排放。
BQG450/0.2氣動隔膜泵采用壓縮空氣為動力源，對于各種帶顆粒的液體，均能予以抽光吸盡，適用于煤礦排送清水或者含細小固體顆粒雜質的污水。采用、吸收并改進了國際上的氣動隔膜泵生產工藝及技術,本產品系專項為煤礦設計,具有傳統潛水電泵、泥漿泵、雜質泵的一切功能，是傳統礦用水泵的一次革命。
材料選擇
隔膜根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯，以滿足不同用戶的需要。特別場合配用不同材質隔膜，用來抽送各種常規泵不能抽送的介質，均取得了滿意的效果。在BQG450/0.2氣動隔膜泵的兩個工作腔中,每個配備一塊彈性膜片,連桿連接兩個隔膜,隔膜泵進氣口連接到壓縮空氣閥,促進兩個工作腔的隔膜運動,推動兩個膜片連桿同步運動。


---
