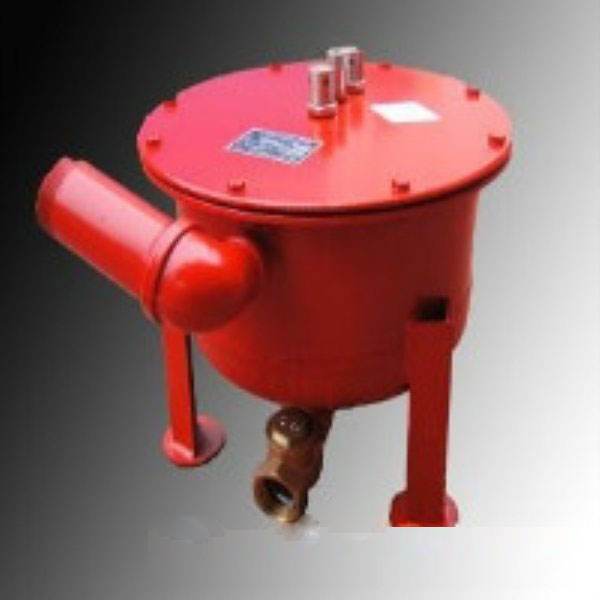

自動排渣放水器

2020-08-18 08:46:24 來源：山東中煤工礦集團 瀏覽量：758

分享

分享到： QQ好友 微信 新浪微博 百度貼吧 我的搜狐 QQ空間 復制網址


　　煤礦瓦斯管路抽放系統存在著大量的積水和沉積物，經常造成管路堵塞，抽排不暢，使系統負壓升高，抽排電動機扭矩增大，抽放效率大幅度降低，使安全生產受到嚴重威脅。自動排渣放水器是專門針對以上問題研制的新型實用產品。該產品集排渣，放水為一體，可進行自動排渣放水(無需電能)，始終保持管路暢通，保障了安全生產。自動排渣放水器在材質選配和技術上進行了多項改進，產品具有連接方便、工作穩定、故障率低、搬運輕便等優點。
　　自動排渣放水器技術規格
　　1 適用壓力范圍 0～-0.09Mpa
　　2 自動放水速度 0～30L/min(間歇放水)
　　3 排渣顆粒大小 ≤φ6mm
　　4 尺寸(長x寬x高) 330x330x680(mm)
　　5 重量 約25Kg
　　注：放水速度與管路內積水多少有關。如果管路內積水量大，則單次放水間隔短;如果管路內積水量小，則單次放水間隔長。出廠試驗放水速度為：初次放水時間需50秒，下次每間隔10秒放水一次，放水時間5秒，放水量為0～30L/min。
　　自動排渣放水器工作原理
　　自動排渣放水器的進水管和負壓平衡管均與瓦斯管路連通，負壓平衡管和進水閥開啟，在瓦斯管路負壓的作用下放水閥處于關閉狀態。此時瓦斯管路里的水可通過進水管流進放水器，浮漂將隨著水位上升而上升，桶內與大氣相通，進水閥關閉。
　　在積水的靜水壓力作用下，放水閥被打開，開始放水。放水速度取決于桶內液面高度和放水管直徑的大小。隨著水的不斷流出，浮漂下降，使負壓平衡管開啟，放水器重新與瓦斯管路連通，通大氣閥與放水閥在大氣壓力作用下關閉，浮漂位置又處于初始狀態。如此周而復始，實現自動放水。
　　自動排渣放水器安裝使用
　　a、自動排渣放水器安裝在管路低洼處，且負壓放水器中心線要盡量豎直，與水平垂直偏差在10°以內;
　　b、自動排渣放水器安裝地點的管路下部焊接一節1吋半的管短節。
　　c、1吋半管短節處安裝一個1吋半截止閥，以便維修放水器時使之與抽放管路斷開;
　　d、中間連接管可以用2吋的耐壓夾布膠管或鋼管.
　　e、如果抽放管路內臟物較多且顆粒很大，在管路與放水器之間要安裝一沉淀器，沉淀器由用戶自備。(只要能將管路中的贓物沉淀下來使放水器正常工作就行，管路贓物較少的地方可以不安裝)。
　　自動排渣放水器注意事項
　　a、運輸過程中嚴禁碰撞，要小心搬運;
　　b、負壓放水器安裝后，放水閥不允許被巷道中的水淹沒，否則將不能放水;
　　c、放水閥周圍要清潔，以免(煤)粉(泥)將放水閥堵埋;
　　d、放水器軸線要盡量與水平面垂直，以減少浮漂上升過程中摩擦阻力;
　　e、要定期檢查放水器的工作情況，發現問題及時處理。


---
