礦用鉆孔軌跡測量?jī)x 鉆孔軌跡儀

YZG3.6礦用鉆孔軌跡測量?jī)x簡介鉆孔軌跡儀利用三軸磁敏元件測量探筒方位和化解，并使用三軸加速度計等的硬鐵和軟鐵校準算法對在范圍內的傾斜角進行校準計算，使得在極其惡劣的環境下也能提供的傾角和方位數據。兩者結合即可計算某一測點在空間的位置，鉆孔內的所有測點即可提示整個鉆孔的空間軌跡。

YZG3.6礦用鉆孔軌跡測量?jī)x高度訪集成，小巧輕便，既可無線自測自存，簡單方便；也可有線邊測邊看，實時生動。既可配接鉆桿推進，也可借助專配的導向與推進裝置推進，適用性好。探筒直徑小，YZG3.6礦用鉆孔軌跡測量?jī)x適用于直徑更小的鉆孔。

礦用鉆孔軌跡測量?jī)x 鉆孔軌跡儀應用范圍：

YZG3.6礦用鉆孔軌跡測量?jī)x適用于無鐵套管的所有也徑42mm以上的水平孔、垂直孔或傾斜孔等所有鉆孔軌跡、深度的測量包括

地質勘探孔、瓦斯抽放孔、控放水孔、注槳加固孔等鉆孔軌跡測量；

定向或保直鉆進的鉆孔方向及定向鉆進的造斜精度測量；

對接巷道導向鉆孔軌跡測量

礦用鉆孔軌跡測量?jī)x 鉆孔軌跡儀主要技術特點

防類型：礦用本質型ExibI

外殼防護；IP54，防水、防塵和防震性能好；

測點控制：按時間或任意設置，自動測量?jī)A角、方位角和深度值；

工作模式：有線和無線二種。有線模式下通過主機可以實現觀察鉆孔的三維空間軌跡測量點數值，實時性好；無線模式下測點數據自動存儲在探筒內，便捷性好；

推進方式；探筒既可與鉆桿配接，也可用專配的導向與推進裝置，進行推進測量

礦用鉆孔軌跡測量?jī)x 鉆孔軌跡儀主要技術參數

傾角測量范圍；±90℃

傾角精度：0.1°＜15°；0.2°＜30°；0.3°＜60°

0.5°＜90°分辨率：0.01°

方位角精度：0.3°， 分辨率：0.1°

探頭允許橫滾：360°

深度精度：0.5mm, 分辨率:0.1mm

探頭直徑：40mm

通訊接口：USB  探筒≤5KG.

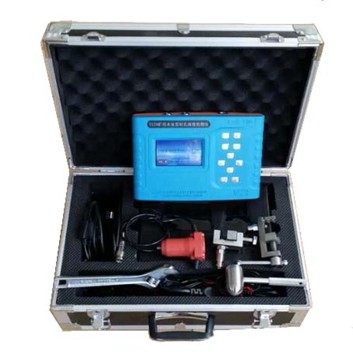

礦用鉆孔軌跡測量?jī)x 鉆孔軌跡儀配 置：

鉆孔軌跡測量?jī)x主機         一臺

測量探筒                      一個

測量電纜（可選）           一卷

測試推桿                     120M

深度測量裝置                一個

充電器                         一個

USB數據傳輸線            一根

探頭充電插頭線            一根

無線模式時探頭校準線    一根

說明書                        一本

軟件光盤                     一張

測量探頭裝運箱            一個

主機裝運箱                  一個

主機牛皮包                  一個

鄭州艾迪生產YZG3.6礦用鉆孔軌跡測量?jī)x供應煤鉆屑解吸儀  深孔取樣裝置 壓力測定儀 地勘解吸儀，鉆孔流量計礦井抽采與防突設備，煤的真視密度測定儀，瓦斯含量測定儀，瓦斯放散初速度自動測定儀，擴散速度測定儀，煤抽放管道氣體參數儀，煤堅固性系數測定儀
