一、立柱控制閥組用途

立柱控制閥組主要是用來閉鎖液壓支架立柱千斤頂工作腔內的液體，而使之保持額定壓力，當液壓支架立柱千斤頂另一腔進液時，同時給該閥的控制腔供液，將閥門打開，使液壓支架立柱千斤頂工作腔中的液體回流。

二、立柱控制閥組組成：

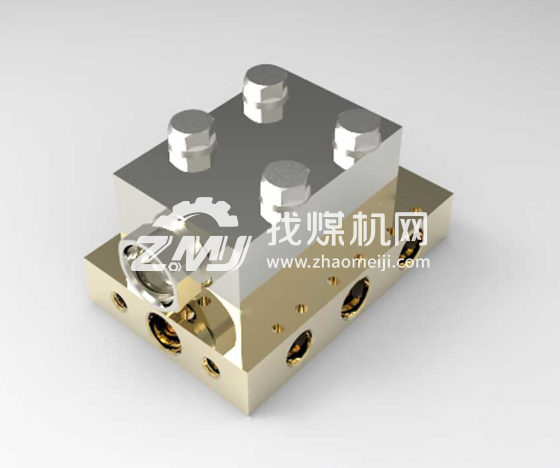

       立柱控制閥組由液壓支架安全閥、液控單向閥、六角螺栓、彈簧墊圈等部件組成。

三、立柱控制閥組使用位置：

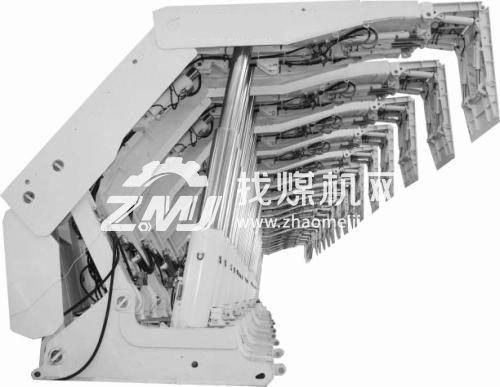

    液壓支架立柱控制閥組是安裝在液壓支架立柱上面，能保證后立柱的上、下工作腔閉鎖絕對可靠，而且密封時間長，確保井下作業空間與人身安全。

四、立柱控制閥組結構及其工作原理

　   立柱控制閥組是為了解決放頂煤液壓支架后立柱受拉的現象，在立柱上安裝了后立柱控制閥（也稱夜空雙向閥）。該閥能保證后立柱的上、下工作腔閉鎖絕對可靠，而且密封時間長，確保井下作業空間與人身安全。該閥與安全閥配合使用，還可以對立柱起過載保護作用。但是，當選用的后立柱控制閥開啟比與立柱上、下腔有效作用面積之比不匹配時，就會出現立柱下腔進液時，上腔被鎖死，導致安全閥非正常卸載，甚至立柱不能正常升柱的現象。

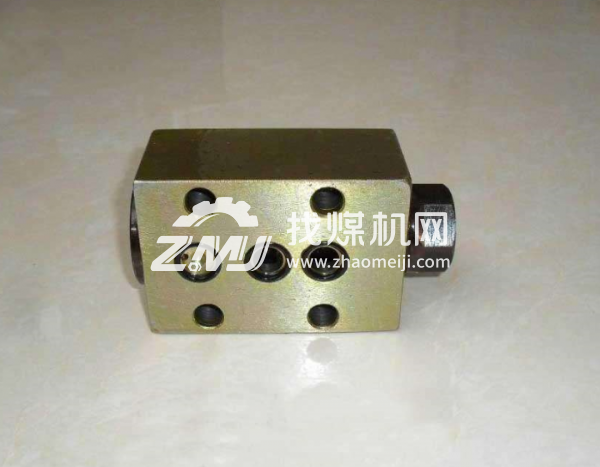

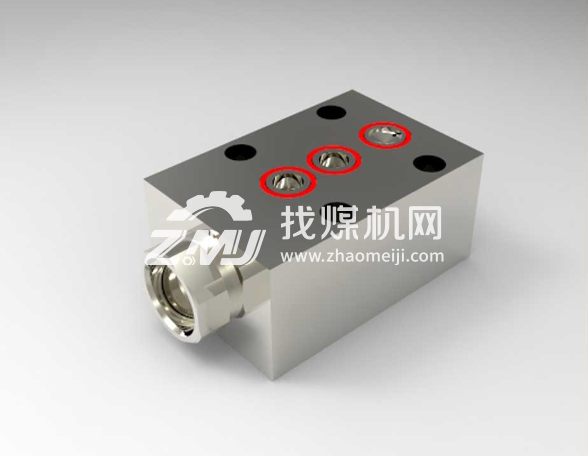

     立柱控制閥組是采用橡膠O型圈與金屬閥體平面密封形式的單向閥，在閥體上有三個通液孔，當系統中高壓液體由孔II進入時，克服單向閥體后面彈簧作用力，經孔III進入缸體工作腔，液流停止進入后，在液壓力及彈簧力的作用下使閥芯壓緊閥座，單向閥關閉。當需要液體回出時，控制液流從孔I進入，推動頂桿克服壓力及彈簧力頂開閥芯工作腔中的液體既從孔II流出。

五、立柱控制閥組執行標準MT419——1995《液壓支架用閥》

六、立柱控制閥組使用說明

　　立柱控制閥組實用于31.5MP的主管路及支管路的液壓系統中，工作介質為含5％乳化油和95％中性水混合而成的乳化液，可在10℃--50℃溫度下正常工作，介質需要保持清潔，無雜質。

　　立柱控制閥組在井下如需要檢修時，應整體更換，不可在井下拆檢，以防止贓物進入閥腔內。

七、立柱控制閥組儲存：

①    立柱控制閥儲存時應排除凈腔內液體，清洗干凈，且涂低凝5號防銹液壓油

②    同時將進，回液口堵上塑料塞，并放置于清潔于干燥處保存
