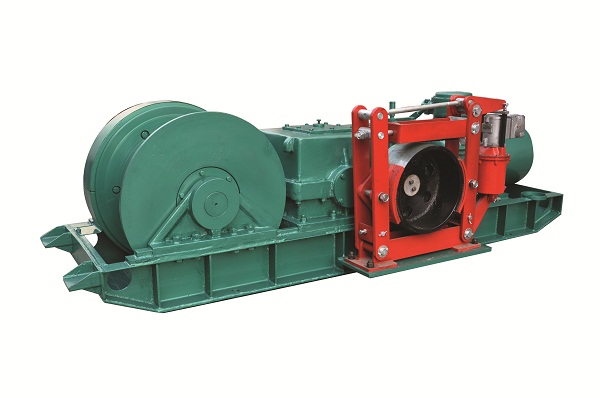

JSDB系列雙速多用絞車可用于煤礦井下采煤工作面綜采設備及各類機電設備的搬遷等輔助運輸工作，也可用于煤礦井下采掘工作面井底車場、上山、下山、煤礦地面等處的礦車調度，物料運輸?shù)裙ぷ?，還可用于回采工作面的回柱放頂，同時具有調度絞車、運輸絞車及回柱絞車的功能。采用“齒-聯”和“雙軸多級”的傳動系統，手柄具有換擋閉鎖功能，使絞車快速和慢速兩檔速度運行時安全可靠。絞車整體呈長條形結構，適合于煤礦井下狹小的作業空間，操作靈活方便，可根據現場的需要變換速度和牽引力進行不同條件下的工作。
主要技術參數
型 號 | JSDB-6 | JSDB-10 | JSDB-12 | JSDB-13 | JSDB-15 | JSDB-16 | JSDB-19 | JSDB-25 | JSDB-30 | |||||||||||
快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | |||
鋼絲繩靜張力 | 外層最大 靜張力 KN | 8 | 60 | 12 | 100 | 14 | 120 | 15 | 130 | 18 | 150 | 22 | 160 | 26 | 190 | 30 | 250 | 40 | 300 | |
內 層 最 大 靜 張 力 KN | 16 | 100 | 16 | 140 | 22 | 160 | 19 | 200 | 24 | 250 | 38 | 280 | 50 | 320 | 55 | 390 | 82 | 470 | ||
平 均 靜 張 力 K N | 12 | 80 | 14 | 120 | 18 | 140 | 17 | 165 | 21 | 200 | 30 | 220 | 38 | 250 | 42 | 320 | 61 | 380 | ||
繩 速 | 最 大 繩 速 (外層)m/s | 0.85 | 0.12 | 1.1 | 0.14 | 1.0 | 0.14 | 1.2 | 0.16 | 1.1 | 0.13 | 1.5 | 0.16 | 1.5 | 0.16 | 1.5 | 0.18 | 1.5 | 0.2 | |
平均繩速 m/s | 0.60 | 0.085 | 0.9 | 0.12 | 0.8 | 0.10 | 1.0 | 0.13 | 1.0 | 0.10 | 1.16 | 0.12 | 1.1 | 0.12 | 1.2 | 0.12 | 1.1 | 0.15 | ||
卷筒 | 容繩量 m | 100 | 120 | 150 | 180 | 200 | 300 | 400 | 500 | 700 | ||||||||||
鋼 絲 繩 | 直徑mm | 16 | 20 | 22 | 24 | 26 | 28 | 30 | 30 | 36 | ||||||||||
結構 | 繩6×19 | |||||||||||||||||||
公稱抗拉 強度 MPa | 1670 | |||||||||||||||||||
電 動 機 | 型號 | YBK2-160M-6 | YBK2-180L-6 | YBK2-200L1-6 | YBK2-200L2-6 | YBK2-200L2-6 | YBK2-250M-6 | YBK2-280S-6 | YBK2-280M-6 | YBK2-315S-6 | ||||||||||
功率KW | 7.5 | 15 | 18.5 | 22 | 22 | 37 | 45 | 55 | 75 | |||||||||||
